產品簡介
? ? ? ?CYW不銹鋼差壓表分為CYW-152B（I型、II型）徑向安裝不銹鋼差壓表和CYW-153B軸向安裝不銹鋼差壓表，CYW-152B I型不銹鋼差壓表全部采用不銹鋼制成，其中的測量系統（雙波紋管及連接部件）、導壓系統（包括接頭、導管等）采用特種奧氏體不銹鋼制成，具有較強的耐腐蝕及抗工作環境侵蝕影響。儀表整體結構設計合理、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點，適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。
?

技術參數
? ? ? ?精度等級：2.5級
? ? ? ?差壓測量范圍：0～10、16、25、40、60、100KPa或0～0.16、0.25、0.4、0.6、1、1.6、2.5MPa范圍可選，也可做成其它壓力單位
? ? ? ?靜壓測量范圍：為差壓測量范圍的6～10倍
? ? ? ?接頭螺紋：M20*1.5或1/2″NPT
? ? ? ?表殼材質：0Cr18Ni9（304）
? ? ? ?接頭材質：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
? ? ? ?波紋管材質：00Cr17Ni14Mo2（316L）
? ? ? ?使用環境溫度：-40～70℃
? ? ? ?抗工作環境振動：V·H·3級
? ? ? ?外殼防護等級：IP54
? ? ? ?重量：約1.5Kg
? ? ? ?執行標準：企業標準Q/YXBM831-1997
?

結構原理
? ? ? ?儀表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上?！肮ぁ弊中椭Ъ艿纳舷聝啥朔謩e為活動端和固定端，中間由彈簧片相連接；兩只波紋管呈平行狀態，分別用導管與表殼上的高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端，并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。
? ? ? ?儀表的工作原理：基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生撓度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位，當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。
?

型號舉例：

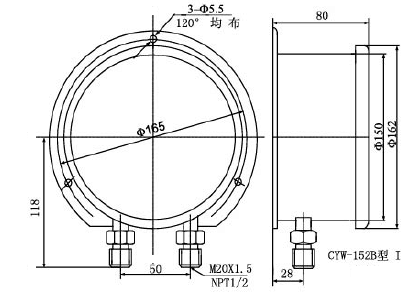

CYW-152B（I型）表示表盤直徑為150mm的徑向平行式安裝不銹鋼差壓表

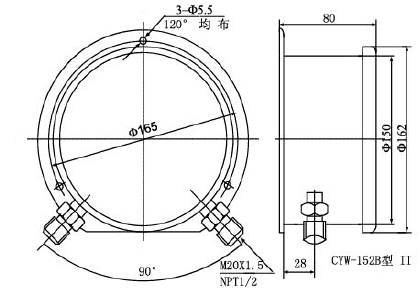

CYW-152B（II型）表示表盤直徑為150mm的徑向斜式安裝不銹鋼差壓表
?

安裝圖片

? ? ??
